ZHXX-DR-ZYL型

高温高压电容式液位计

一、         概述

常温常压条件下电容式液位计应用的很普遍，品种也比较多，虽精度不够理想，但具有可直接测得真实水位的突出优点。但在高温高压条件下这种优点就不存在了。因为电极不能在严酷的环境中工作。ZHXX-DR-ZYL型电容液位计采用了新材料和新结构，不但可在高温高压条件下使用，还具有标准值自校准功能，使测量精度大大提高。

二、         装置

1、              特点

ZHXX-DR-ZYL电容液位计采用了新型绝缘材料和新结构，在高温高压条件下有良好的绝缘性能。从硬件和软件上设计了标准值自校准功能，提高了测量精度。

2、              组成

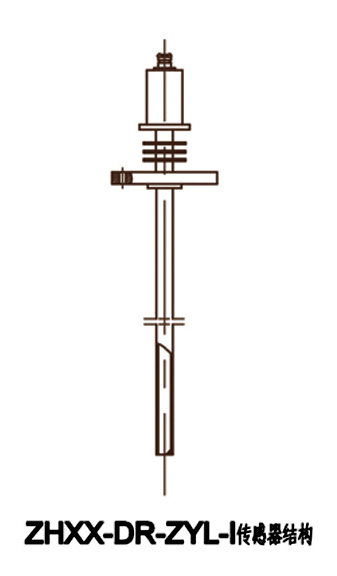

本装置由传感器ZHXX-DR-ZYL-I和显示表ZHXX-DR-ZYL-Ⅱ两部分组成，

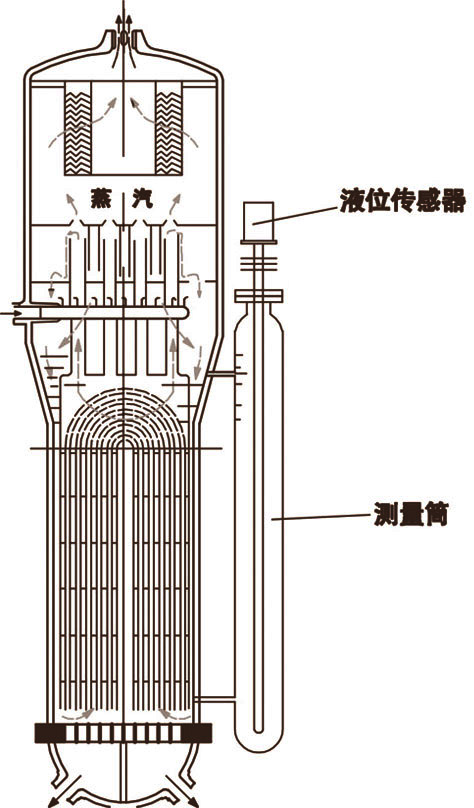

传感器可以装入本体容器，也可以装入与本体容器上下连通的测量筒，测得的水位值以标准信号输出。

显示表接收传感器信号将液位值显示出来，并可通过通讯接口与计算机连接。

一个传感器可以带多个显示表，根据需要放在不同位置，如就地、中间站、中央控制室等。

三、         技术特性

1、    传感器

①   工作介质；水、油料、酒类、矿物浆体等

②   量程：≤3000mm，也可按用户要求设计

③   测量点精度：普通1.0级

               精密0.1级

④   工作条件：温度≤400℃

压力≤18Mpa

⑤   工作电源：24VDC±5V

⑥   输出信号：4—20mADC

⑦   保护套管及材料：304不锈钢

⑧   安装方式：法兰

2、    显示表

①   输入信号：4—20mA

②   输出信号：4—20mA

③   越限声光报警，接点输出

④   通讯接口： 485

⑤   工作电源：220VAC
