ZHXX-FCS-ZYL型

高温高压浮子磁致伸缩液位计

一、         概述

用浮子测量液位是最直接最准确最基本的方法，广泛用于常态液位测量，但在高温高压条件下，难以应用，因为浮子的结构设计很难同时满足耐压强度和浮力这对尖锐矛盾的要求。

我们采用新型材料设计的浮子体积只有国外产品的五分之一，使之可与磁致伸缩液位计匹配使用，大大开拓了应用前景。

二、         装置

1、              特点

ZHXX-FCS-ZYL液位计有精巧设计的浮子，结构比较简单，外形尺寸较小，可与磁致伸缩测量仪匹配进行连续测量。

2、              组成

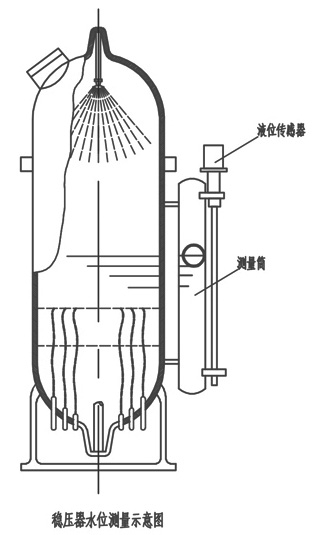

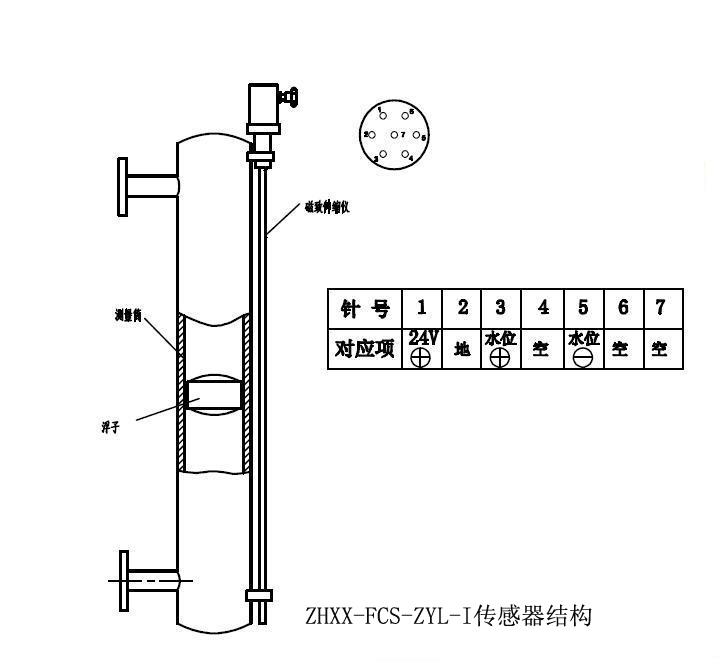

本装置由传感器ZHXX-FCS-ZYL-I和显示表ZHXX-FCS-ZYL-Ⅱ两部分组成，传感器由测量筒—浮子—磁致伸缩测量仪组成， 浮子的永久磁铁的磁力与磁致伸缩测量仪形成磁性耦合，浮子的位置—液位以标准信号输出。显示表接收传感器信号将液位值显示出来，并可通过通讯接口与计算机连接。一个传感器可以带多个显示表，根据需要放在不同位置，如就地、中间站、中央控制室等。

三、         技术特性

1、    传感器

①   工作介质；水；

②   量程：≤3000mm，也可按用户要求；

③   测量精度：±1mm ；

④   工作条件：温度≤400℃；

压力≤18Mpa；

⑤   工作电源：24VDC±5V；

⑥   输出信号：4—20mADC；

⑦   测量筒及浮子材料：1Cr18N9Ti或304不锈钢；

⑧   安装方式：法兰。

2、    显示表

①   输入信号：4—20mADC；

②   输出信号：4—20mADC；

③   越限声光报警，接点输出；

④   通讯接口：RS485；

⑤   工作电源：220VAC。
