ZHXX—SYH—ZL型

放射性废树脂界面测量装置

一、         概述

由于核电厂和其它许多核设施在运行中使用了大量的离子交换树脂作净化剂，用来对水中的带放射性的杂质进行清除，以保持水的纯度。因而产生了大量带有放射性的废树脂。对这些废物进行妥善处理，不使环境受到核污染，是核领域的一项重要工作。根据国家规定，处理流程包括输送、贮存、固化在内的各个环节都要保证绝对的安全。

对于贮存，应对贮存罐内的水位和树脂量进行监控，保证水面绝对淹盖树脂面，且不能溢出罐外。对于固化，应对计量罐内的树脂量进行精确控制，使树脂、水、水泥三者的比例符合设计标准，所以，对树脂量的测量控制是固化处理中的一项重要内容。但是由于此项测量技术难度大，国内外还未见到能对树脂界面进行测量的相关产品问世。

ZHXX—SYH—ZL放射性废树脂界面测量装置是我所自主创新研发的具有自己知识产权的新产品。能够满足树脂界面和水位的双参数高精度测量，而且已经成功的应用在秦山核电厂和中国工程物理研究院，获得了国家专利，通过了四川省科技厅的技术鉴定，本产品的研制成功引起了中国科学院、工程院双院士赵仁恺、阮志强的高度重视，他们给予了高度评价。

二、         装置

1、              特点

ZHXX—SYH—ZL放射性废树脂界面测量装置是我所自主创新研发的产品，具有鲜明的技术特点。突破了水下树脂界面不易被探测的技术难点，实现了精确的跟踪测量。

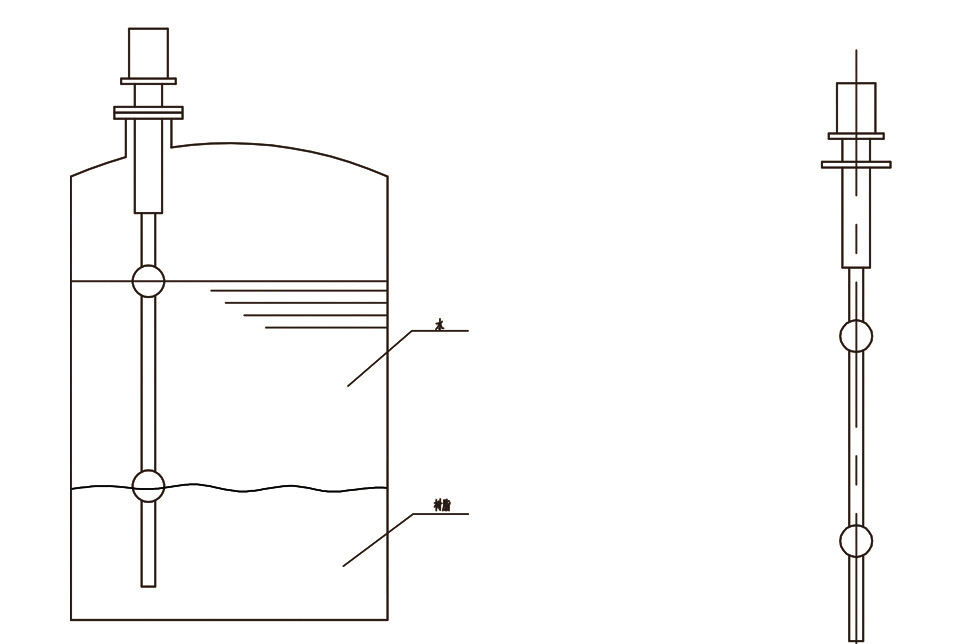

2、              组成

传感器的核心是树脂密度感测元件，用来对树脂界面进行测量，测量值可以用多种仪器，例如用磁致伸缩位移计加以示踪。将树脂界面转换成标准信号输出。显示表接受传感器的信号，将树脂界面和水位值显示出来，并可通过通讯接口，再输送到上位计算机，实现控制和管理。一个传感器可以带多个显示表，根据需要安放在不同的位置，如就地、中间站、中央控制室等。

三、         技术特性

Ⅰ. 传感器

1、量程(可根据用户要求)

   树脂：0～10m

水：0～15m

2、精度

   树脂测点：±5mm

   水：±1mm

3、传感器工作条件

   温度：-10℃～85℃

   压力：≤1Mpa

4、电源

   24VDC

5、输出信号

   树脂：4～20mADC

   水：4～20mADC

6、结构材料：316不锈钢

7、安装法兰：

8、要求被测容器或罐顶安装孔道管径Ф108*6,，高度用户自定。

Ⅱ.显示表

1、输入信号：4～20mA

输出信号：4～20mA

2、树脂界面、水位双显示

3、双界面报警，接点输出

4、485通讯接口

5、电源：220VAC
