高温高压容器液位测量装置及应用

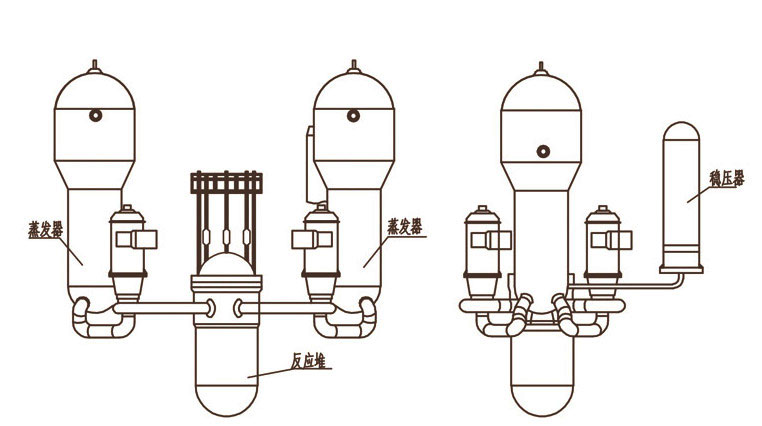

随着科技的日益进步，在核电领域、火电领域、化工等领域中许多设备的运行参数越来越高，如核电领域的反应堆堆芯、稳压器、蒸发器；火电领域的锅炉汽包；化工领域的反应器等设备的运行温度达500℃，压力20Mpa，很明显在这种状态下对水位、流量等参数进行测量的技术难度是比较大的，尤以液位测量为甚。是国内外热工测量领域的重点研究项目。

目前适用于高温高压条件的液位计不多，以压差式液位计较为成熟、应用较广。分离式电接点液位计和浮子磁翻板液位计也有应用。但是由于在测量原理、结构上存在一定缺陷导致测量精度不高，运行繁琐。

我们对高温高压液位计做了多年研究，推出了具有自主知识产权的多个产品：一体化电接点液位计、电容式液位计和浮子磁致伸缩液位计，这三种产品，各具特色，适用于不同的使用条件，是对高温高压水位测量技术的改进与创新。

ZHXX-YDY-ZYL型高温高压

一体化电接点液位计

一、     概述

   分离式电接点液位计在火电厂锅炉汽包早有应用，具有可以测得真实水位的突出优点，不过由于结构上电接点体积大，在量程范围内可布置安装的数量少，使用测量盲区大。ZHXX-YDY-ZYL型一体化电接点液位计在材料和结构诸方面对分离式电接点进行了根本性改进，实现了电极微型化，在相同量程增多了布置数量，缩小了测量盲区，与其它间接测量结构相比，在一定的条件下，使这种可测的真实水位的直接测量法具有突出的优良特性。

二、     装置

1、    特点

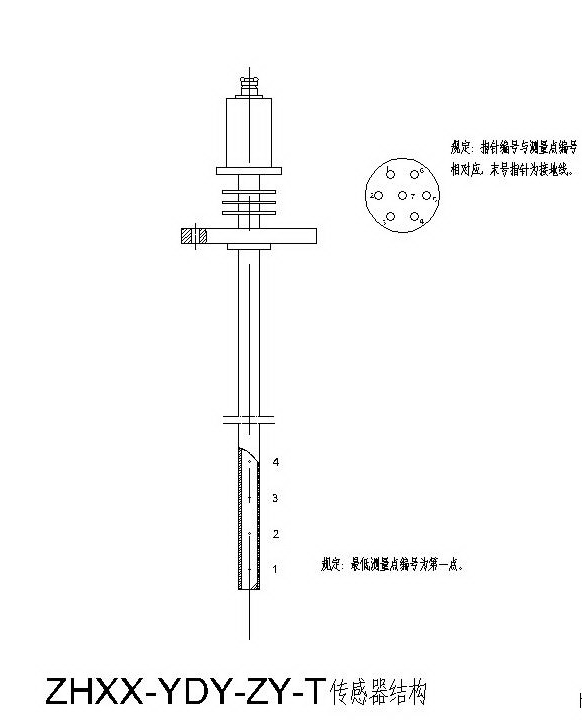

ZHXX-YDY-ZYL型一体化电接点液位计的电极结构微形化，直径2mm，一系列电极纵向布置集成装在一个保护套筒内，构成传感器，只需一个安装孔，便可从容器顶部安装插入，十分方便。

还具有对各水位测点的温度进行同时测量的功能。

2、    组成

本液位计由传感器ZHXX-YDY-ZYL-I和显示表ZHXX-YDY-ZYL-Ⅱ两部分组成。传感器可以装入本体容器，也可以装入与本体容器上下连通的测量筒，测得的水位值以相应信号输出。显示表接收传感器信号，将水位值显示出来，并可通过通讯接口与计算机连接。一个传感器可以带多个显示表，根据需要放在不同位置，如就地、中间站、中央控制室等。

三、     技术特性

1、    传感器

①   工作介质；导电液体

②   全量程测点数：10—15个

③   测量点精度：±1mm

④   工作条件：温度≤400℃

压力≤18Mpa

⑤   工作电源：24VDC±10%

⑥   输出信号：4—20mADC

⑦   保护套管及材料：304不锈钢

⑧   安装方式：法兰

2、    显示表

①   输入信号：4—20mA

②   通讯接口： RS485

③   越限声光报警，接点输出

④   工作电源：220VAC
